半導体製造装置に表面処理が必要な理由とは？コーティング技術の種類と役割を解説

半導体の製造プロセスは、シリコンウエハに対して成膜・エッチング・洗浄・研磨・搬送といった工程を何十回も繰り返すことで成立しています。この過程で装置部品が晒される環境は、一般的な産業機器とは比べ物にならないほど苛酷です。

エッチング装置や成膜装置のチャンバー内部では、プラズマ・腐食性ガス・高温・高圧といった複数の過酷条件が同時に発生します。たとえばドライエッチングに使用されるフッ素系ガス（CF₄、SF₆など）や塩素系ガス（Cl₂、BCl₃など）は、金属や酸化物を急速に腐食させます。プラズマ状態ではそのエネルギーがさらに増幅されるため、部品表面への攻撃性は極めて高くなります。

こうした環境に裸の金属や樹脂をそのままさらしてしまえば、短期間で腐食・摩耗が進み、パーティクル（異物）の発生源になります。表面処理はこの「耐食性・耐プラズマ性」を確保するための第一の手段です。

半導体製造において最大の敵のひとつが「パーティクル（異物微粒子）」です。ウエハ上にたった1個のパーティクルが付着するだけで、そのダイは不良品となります。チップの回路線幅が数ナノメートルまで微細化している現代では、数十ナノメートルサイズのパーティクルでさえ致命的な欠陥となりえます。

装置部品の腐食・摩耗・剥離が、このパーティクルの主要な発生源のひとつです。表面処理によって部品表面の耐久性・非粘着性・平滑性を高めることは、パーティクルの発生を根本から抑制し、ウエハの歩留まりを守ることに直結します。

半導体製造装置は非常に高価であり、装置停止（ダウンタイム）は生産効率に直接影響します。チャンバー内部品の交換頻度が高ければ、それだけメンテナンスコストがかさみ、生産ラインの稼働率も下がります。

表面処理によって部品の耐久性を大幅に向上させることで、部品交換の頻度を減らし、トータルの維持コストを抑えることができます。初期コストがかかっても、長期的なランニングコストを下げる投資として、表面処理は広く採用されています。

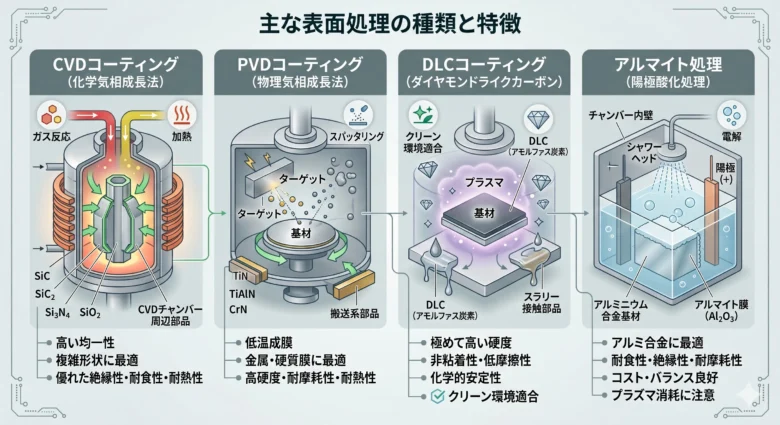

半導体製造装置に用いられる表面処理にはいくつかの主要な種類があります。それぞれ成膜の原理・特性・得意な用途が異なるため、装置の使用環境や部品の材質に応じて最適な手法が選択されます。

CVD（Chemical Vapor Deposition）は、原料ガスを加熱・反応させて基材表面に薄膜を堆積させる方法です。成膜の均一性が高く、複雑な形状の部品にも均一な膜厚を実現できるのが特徴です。

代表的な膜種としては、SiC（炭化ケイ素）、Si₃N₄（窒化ケイ素）、SiO₂（酸化ケイ素）などがあります。これらは絶縁性・耐食性・耐熱性に優れており、CVDチャンバー周辺部品やガス供給系部品など、高温・腐食環境にさらされる箇所に多く使われます。

プラズマCVD（PECVD）では比較的低温での成膜も可能で、温度に敏感な基材への適用範囲も広がっています。

PVD（Physical Vapor Deposition）は、ターゲット材料を物理的な方法（スパッタリングや蒸着）で気化させ、基材に堆積させる技術です。CVDと比較して成膜温度が低く、金属膜や硬質膜の形成に適しています。

代表的な膜種はTiN（窒化チタン）、TiAlN、CrN（窒化クロム）などで、これらは高硬度・耐摩耗性・耐熱性に優れています。搬送系部品や摺動部品、高温環境下での可動部品などへの適用が多く見られます。

成膜の密着性が高く、被膜の均質性に優れている点も採用される理由のひとつです。

DLC（Diamond-Like Carbon）は、ダイヤモンドに近い構造を持つアモルファス炭素膜です。その名の通り、ダイヤモンドに匹敵する極めて高い硬度と、優れた非粘着性・低摩擦性・化学的安定性を兼ね備えています。

半導体製造装置においては、パーティクルの付着を嫌う部位や、スラリー・薬液と接触する部品への適用が増えています。DLC膜は生体適合性もあることから、医薬品・食品分野での実績も多く、クリーンな環境への適合性が評価されています。

成膜方法としてはプラズマCVD法やスパッタリング法が用いられており、基材の種類に応じて中間層設計が工夫されます。

アルマイト（Alumite）は、アルミニウム合金を陽極として電解液中で酸化させ、表面に酸化アルミニウム（Al₂O₃）の膜を形成する処理です。半導体製造装置のチャンバーやガスボックスに広く使われているアルミニウム合金の表面処理として最も普及した技術のひとつです。

通常のアルマイト処理に加え、封孔処理や硬質アルマイト処理など目的に応じたバリエーションがあります。耐食性・絶縁性・耐摩耗性のバランスが良く、コスト面でも比較的採用しやすいため、チャンバー内壁・シャワーヘッド・電極周辺など幅広い部位で活用されています。

ただしアルマイト膜はプラズマ照射による消耗があるため、エッチング装置などの高負荷環境では定期的なメンテナンス・再処理が必要です。

表面処理の種類を理解したうえで、実際に半導体製造の各工程でどのように活用されているかを見ていきましょう。

ドライエッチング装置のチャンバー内部は、フッ素・塩素系のプラズマが発生する最も過酷な環境のひとつです。チャンバー内壁やフォーカスリング、上部電極など、プラズマに直接さらされる部品には、耐プラズマ性に特化したコーティングが施されます。

酸化イットリウム（Y₂O₃）溶射やアルマイト処理がよく用いられており、フッ素系プラズマに対する高い耐性と、パーティクル発生を最小限に抑える表面品質が求められます。

CMP（Chemical Mechanical Planarization：化学機械研磨）工程では、研磨剤を含むスラリーと機械的な摩擦力を組み合わせてウエハ表面を平坦化します。プラテン（研磨定盤）やリテーナリング周辺は、スラリーによる化学的腐食と機械的摩耗の両方を受け続けます。

このような部品には、DLCコーティングや硬質アルマイト処理、あるいはフッ素樹脂コーティングが有効です。非粘着性と耐摩耗性を両立させることで、スラリーの残留や部品の摩耗粉によるウエハ汚染を防ぎます

ウエハを工程間で搬送するアームやエンドエフェクターなどの治具は、繰り返しの接触・摺動により摩耗が生じやすい部位です。同時に、静電気によるウエハへのパーティクル吸着を防ぐための帯電防止性能も求められます。

DLCや導電性フッ素樹脂コーティングを組み合わせることで、耐摩耗性・低摩擦性・帯電防止性能を同時に実現するソリューションが採用されています。

半導体製造装置向けの表面処理を専門的に手がけるメーカーはいくつかあります。ここでは代表的な3社を紹介します。

CVD・PVD・DLC・溶射など多様なコーティング技術に対応する総合的な表面処理ソリューションを提供しています。半導体製造装置をはじめとする精密機器部品への対応実績を持ち、複数の手法を組み合わせた提案が可能な点が特徴です。顧客の用途・材質・使用環境に応じて最適なコーティングを選定・提案する体制を整えています。

フッ素樹脂コーティングを中心に、半導体・液晶・医療分野の装置部品への表面処理に強みを持つ企業です。フッ素樹脂の特性（非粘着性・耐薬品性・低摩擦性）を活かした製品展開を行っており、コラム・技術情報の発信も積極的に行っています。

半導体製造装置向けチャンバー部品のコーティングに特化した企業で、耐プラズマコーティングを中心に技術開発を進めています。装置メーカーや部品メーカーとの連携実績を持ち、過酷なプラズマ環境下での長寿命化を実現するコーティング技術に定評があります。

半導体製造装置における表面処理は、単なる「腐食対策」ではありません。パーティクルの抑制・部品寿命の延長・ダウンタイムの削減・歩留まりの向上といった、製造全体の品質と効率に直結する重要な技術です。

半導体プロセスの高度化が進むほど、装置部品への要求水準はさらに厳しくなります。CVDコーティング・PVDコーティング・DLCコーティング・アルマイト処理それぞれの特性を正しく理解し、使用環境・工程・材質に応じた最適な表面処理を選択することが、半導体製造の競争力を左右するといっても過言ではありません。

表面処理の選定にあたっては、単に膜種のスペックを比較するだけでなく、実際の装置環境・ガス種・プラズマ条件・メンテナンスサイクルを総合的に考慮した上で、専門メーカーに相談することをおすすめします。

※本記事は半導体製造装置向け表面処理技術の概要を解説するものです。個別の製品・仕様については各メーカーへお問い合わせください。
