シリコンフォトニクスとは？仕組みやメリット、光電融合の将来性を解説

シリコンフォトニクスとは、半導体の材料として広く使われるシリコンを用いて、光の機能を持つ素子や回路を集積する技術です。
このシリコンフォトニクス技術の最大の特徴は、従来の電気信号ではなく光信号を使って情報の伝送・処理を行う点にあり、これにより高速大容量通信と低消費電力を両立させます。
電子回路と光回路を融合させる「光電融合」の実現に向けた中核技術として、次世代のコンピューティングや通信を支える基盤となることが期待されています。

シリコンフォトニクスは、電子回路が集積されたシリコン半導体チップ上に、光の通り道や光のスイッチといった光回路を一体形成する技術です。
通常、半導体チップ内では電子が配線を移動することで情報を伝達しますが、シリコンフォトニクスではこれを光に置き換えます。
既存の半導体製造技術（CMOSプロセス）を応用できるため、光デバイスを安価かつ大規模に製造できる可能性を秘めています。

これにより、プロセッサやメモリといった電子部品と光部品を一つのチップにまとめ、性能を飛躍的に向上させることが可能になります。

シリコンフォトニクスが注目される背景には、従来の電子回路が性能向上の限界に近づいていることがあります。
半導体の性能向上を支えてきた「ムーアの法則」が物理的な限界を迎え、微細化だけでは性能向上が難しくなっています。
特に、データセンターや高性能コンピュータ内部では、増大するデータ通信量によって電気配線での信号遅延や発熱が深刻化し、これが性能のボトルネックとなっています。

光は電気に比べて伝送損失が少なく、消費電力を抑えながら高速な通信が可能なため、この限界を突破する技術として期待されています。

シリコンフォトニクス技術は、複数の光デバイスをシリコン基板上に集積することで成り立っています。
これらのシリコンフォトニクスデバイスは、それぞれが特定の役割を担い、全体として一つの光回路システムとして機能します。
主要な装置や製品には、光を生成し、導き、変調し、そして検出するためのコンポーネントが含まれており、これらが連携することで光による情報処理が実現されます。

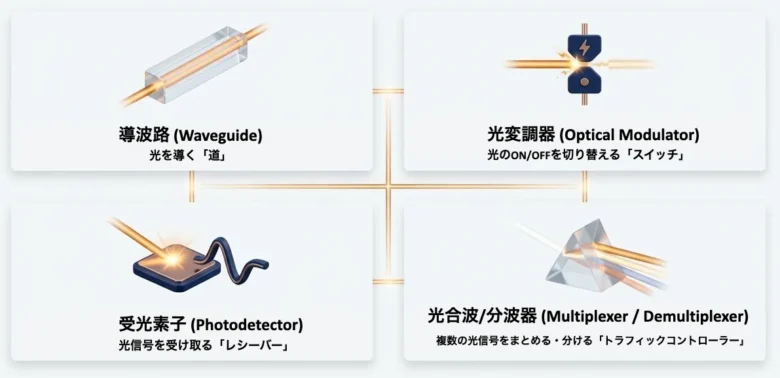

代表的な構成要素として、光導波路、光変調器、受光素子、光合波/分波器の4つが挙げられます。

光導波路は、シリコンフォトニクスチップ内で光が通る「道」の役割を果たします。
コアとなるシリコン部分を、屈折率の低い二酸化ケイ素（シリカ）で覆う構造が一般的です。
この屈折率の違いを利用して光をコア内部に閉じ込め、効率的に特定の経路へ導きます。

この導波路をチップ上で自由に設計・配置することで、複雑な光回路網を形成することが可能です。
光ファイバーが長距離の光の伝送路であるのに対し、光導波路はチップ内という非常に短い距離での光の配線を担います。

光変調器は、電気信号を光信号に変換するための重要なデバイスです。
外部から入力された電気信号に応じて、光導波路を伝わる光の強さを高速に変化させ、ON/OFFを切り替えます。
この光の明滅がデジタルデータの「0」と「1」に対応し、情報が光信号としてエンコードされます。

マッハ・ツェンダー干渉計型など、複数の方式が存在し、高速動作と低消費電力を両立する光スイッチとして機能します。
これがシリコンフォトニクスにおける情報伝達の起点となります。

受光素子は、光導波路の終端に配置され、伝送されてきた光信号を再び電気信号に変換する役割を担います。
一般的には、光を吸収して電流を発生させるフォトダイオードが用いられます。
シリコンは光通信でよく使われる波長1.3〜1.55μm帯の光を吸収しにくいため、ゲルマニウムなどの材料をシリコン基板上に形成して受光部を作成する手法が主流です。

ここで変換された電気信号が、後段の電子回路へ接続され、情報処理が行われます。

光合波/分波器は、波長の異なる複数の光信号を一本の光導波路にまとめたり（合波）、逆に一本の光導波路から波長ごとに信号を分けたり（分波）するデバイスです。
アレイ導波路格子（AWG）などの構造が用いられ、プリズムやレンズのように光を波長に応じて振り分ける働きをします。
この技術により、波長分割多重（WDM）通信が可能となり、一本の光導波路で伝送できる情報量を飛躍的に増大させることができます。

シリコンフォトニクス技術の導入は、従来の電子回路が抱える課題を解決し、情報通信システムに大きな変革をもたらす可能性を秘めています。
主なメリットとして、データ伝送速度の飛躍的な向上、消費電力の大幅な削減、デバイスの小型化と高集積化、そして既存の製造インフラ活用によるコスト競争力の4点が挙げられます。
これらの利点は相互に関連し合い、次世代の技術基盤を支えます。

シリコンフォトニクスの最大のメリットは、データ伝送速度の高速化です。
電気信号は配線が長くなると信号が劣化しやすく、周波数を上げるにも限界があります。
一方、光は周波数が非常に高く、伝送損失も少ないため、桁違いに大容量の情報を高速に伝送できます。

特に、波長の異なる複数の光信号を同時に送受信する波長分割多重（WDM）技術をチップ上で利用することで、光通信の能力を最大限に引き出し、サーバー間やチップ間の通信ボトルネックを解消します。

低消費電力性もシリコンフォトニクスの大きな利点です。
電気配線では、電気抵抗によってエネルギーの一部が熱として失われますが、光伝送ではこの抵抗による損失が原理的に発生しません。
そのため、同じ量のデータを伝送する場合でも、電気信号を用いるより遥かに少ないエネルギーで済みます。

世界の消費電力の大きな割合を占めるとされるデータセンターなどにおいて、この省エネ効果は運用コストの削減と環境負荷の低減に直結します。

シリコンフォトニクスは、これまで個別の部品として扱われていたレーザー光源や光変調器、受光素子といった複数の光デバイスを、単一のシリコン基板上に集積することができます。
これにより、システム全体を大幅に小型化・軽量化することが可能になります。
また、電子回路と光回路を同じチップ上に高密度で実装できるため、配線長が短縮され、さらなる高速化と低消費電力化にも貢献します。

シリコンフォトニクスは、一般的な半導体（LSI）の製造で用いられるCMOSプロセス技術を応用して製造できる点が大きな強みです。
微細な回路を形成するための露光やエッチング、成膜といった既存の製造設備や技術ノウハウを流用できるため、新たな大規模投資を抑制し、低コストでの量産が期待できます。
このコスト競争力は、MEMS（微小電気機械システム）と同様に、技術の普及を加速させる重要な要因となります。

シリコンフォトニクスは多くのメリットを持つ一方で、本格的な実用化と普及に向けて克服すべき技術的課題も存在します。
これらの課題は主に、光源の集積方法、動作安定性を脅かす熱の問題、そして製造面での標準化とコストに関わるものです。
これらの課題解決に向けた研究開発が世界中で進められています。

シリコンフォトニクスにおける最大の課題の一つは、シリコン自体が効率的に発光しない材料であるという点です。
光回路を動かすためにはレーザー光を出す光源が不可欠ですが、これをシリコンチップ上にどう作り込むかが問題となります。
現在は、インジウムリン（InP）などの化合物半導体で作製したレーザーチップを、後から高精度な位置合わせ技術を用いて接着剤などでシリコンチップ上に実装する「ハイブリッド集積」が主流ですが、製造コストや歩留まりの向上が求められています。

シリコンフォトニクスデバイスは、温度変化に性能が大きく影響されるという課題を抱えています。
特に、光源であるレーザーや、同じチップ上に集積されたCPUなどの電子回路から発生する熱が、光導波路や光変調器の屈掘率を変化させ、意図した通りに動作しなくなる原因となります。

このため、チップの温度を一定に保つための冷却機構や、温度変化の影響を受けにくいデバイス設計など、精密な熱マネジメント技術が不可欠です。

既存のCMOSプロセスを流用できる点はメリットですが、光デバイス特有の構造や、シリコンとゲルマニウムのような異種材料を組み合わせるための追加工程が必要となり、製造プロセスが複雑化します。
企業や研究機関ごとに製造プロセスが異なり、標準化が進んでいないのが現状です。
これにより、設計の自由度が制限されたり、少量多品種の生産に対応しにくかったりといった問題が生じ、結果として製造コストが高止まりする一因となっています。

シリコンフォトニクス技術は、その高速・大容量・低消費電力という特性から、さまざまな分野での応用が期待されています。
特に、膨大なデータを扱う現代社会の基盤となる情報通信インフラにおいて、その価値を最大限に発揮します。
データセンターから次世代通信、AI、自動運転に至るまで、多岐にわたる用途で研究開発と実用化が進められています。

最も実用化が進んでいる応用分野が、データセンター内の光インターコネクトです。
生成AIの普及などによりデータセンターで扱うデータ量は爆発的に増加しており、サーバー間やラック間の通信がシステム全体の性能を左右します。
シリコンフォトニクスを用いた光トランシーバーは、従来の製品よりも小型で消費電力が少なく、高速なデータ伝送を実現できるため、データセンターの性能向上と省エネ化に大きく貢献しています。

5Gやその先の6Gといった次世代移動通信システムでは、超高速・大容量、超低遅延の通信が求められます。
これを実現するためには、アンテナと通信装置を結ぶ基地局内での信号処理が重要になります。
シリコンフォトニクス技術を基地局の光トランシーバーや信号処理部に適用することで、装置の小型化、低消費電力化、そして高性能化が可能となり、より効率的なネットワークの構築に貢献すると期待されています。

AI、特に深層学習（ディープラーニング）では、膨大な量の行列演算が必要となります。
現在のAIチップは、この計算を電子回路で行っていますが、処理データの増加に伴い消費電力と遅延が課題となっています。
そこで、光の並列性を活かして行列演算を高速かつ低消費電力で実行する「光AIアクセラレータ」や「光ニューラルネットワーク」の研究が進められています。

シリコンフォトニクスは、その演算部をチップ上に集積する基盤技術として注目されています。

自動運転システムに不可欠な「眼」として機能するのが、LiDAR（Light Detection and Ranging）センサーです。
これは、レーザー光を対象物に照射し、その反射光を検出することで物体までの距離や形状を三次元で検知する技術です。

シリコンフォトニクス技術を用いることで、光のビームを機械的な可動部なしで操作するソリッドステートLiDARを小型かつ安価に実現できる可能性があり、自動運転車の普及に向けたキーテクノロジーとして期待されています。

シリコンフォトニクスは、電子と光の長所を融合させる「光電融合技術」の中核を担い、コンピューティングのあり方を根本から変える可能性を秘めています。
NTTが提唱するIOWN（Innovative Optical and Wireless Network）構想をはじめ、世界中でチップレベルでの光と電子の融合に向けた研究が加速しており、これまでの性能限界を超える新たなアーキテクチャの実現を目指しています。

CPO（Co-Packaged Optics）は、光電融合技術の具体的な実装形態の一つです。
これは、CPUやGPUといったプロセッサ（LSI）と、シリコンフォトニクスを用いた光I/Oチップを、非常に近い距離に、同一パッケージ内に実装する技術です。
プロセッサのすぐそばで電気信号を光信号に変換することで、信号の伝送距離を極限まで短縮し、遅延と消費電力を劇的に削減します。

これにより、チップ間の通信ボトルネックを解消し、システム全体の性能を飛躍的に向上させることが可能になります。

シリコンフォトニクス市場は、今後急速な成長が見込まれています。
市場調査会社のレポートでは、年平均成長率（CAGR）が20〜40%に達すると予測されるケースが多く、2030年には数十億ドル規模の巨大市場を形成すると見られています。
この成長を牽引するのは、データセンター向け光トランシーバーの需要拡大です。

IntelやCiscoといった海外の大手企業に加え、日本国内でもNTTグループやOKIなどの会社が積極的に研究開発を進めており、関連企業の株も投資家の注目を集めています。

シリコンフォトニクスに関する、よくある質問とその回答をまとめました。

シリコンフォトニクスは、半導体チップ上で光を操ることで、従来の電子回路が直面していた性能の限界を打ち破る革新技術です。
高速大容量通信、低消費電力、小型化といったメリットを活かし、データセンターや次世代通信、AI、自動運転など幅広い分野での応用が期待されています。
光源の集積や熱対策などの課題は残るものの、CPOに代表される光電融合技術の中核として、今後の情報化社会を支える基盤となることは確実です。

市場も急成長を遂げており、技術開発とビジネスの両面で今後ますます重要性が高まっていきます。
